APLIKASI FLIP FLOP




  COUNTER DIGITAL DENGAN TOUCH SENSOR

 1. Tujuan [kembali]

Tujuan penulisan ini adalah untuk membuat aplikasi Flip-Flop menggunakan software Proteus 8.

2. Alat dan Bahan [kembali]

  • 7 segment


  • decoder 7 segment 7447


  • Flip-Flop 7473


  • Clock
  • Logistate


  • Resistor


3. Dasar Teori [kembali]

Tujuh indikator segmen dibuat oleh tujuh LED. LED adalah dioda pemancar cahaya. Pada LED, elektron bebas bergabung kembali dengan lubang didekat persimapangan. Saatelektron bebas jatuh dari tingkat energi yang lebih tinggi ke tingkat energi yang lebih rendah, mereka melepaskan energi dalam bentuk panas dan cahaya.
Sementara Decoder seven segmen adalah perangkat untuk menggerakan indikator seven segmen.

7448 adalah decoder untuk menggerakan indikator katoda umum.
Ketika input BCD diatur ke:

A B C D = 0 1 0 0
Logika Internal decoder memaksa b,c,f dan g LED untuk bekerja.

Semua penghitung memerlukan sinyal clock untuk membuat nya berhitung. Pulsa clock ini berfungsi mengatur keadaan Set dan Reset. Bila pulsa clock berlogika 0, maka perubahan logika pada input R dan S tidak akan menyebabkan perubahan pada output Q dan Q'. Akan tetapi apabila pulsa clock berlogika 1 , maka perubahan pada input R dan S dapat mengakibatkan perubahan pada output Q dan Q'.

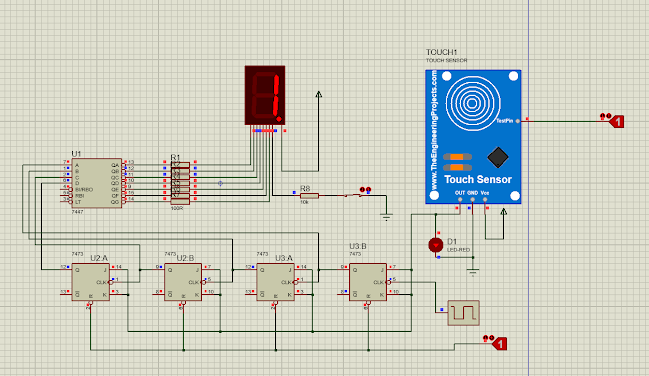

4. Rangkaian [kembali]



Download Video
Download File Rangkaian
